Acrel-BUS智能照明控制器

簡要描述:

安科瑞產品Acrel-BUS智能照明控制系統從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓撲結構靈活組網。驅動器負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。傳感器負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。

18701997389
13636483384
18217418816

立即咨詢

產品詳情

技術參數

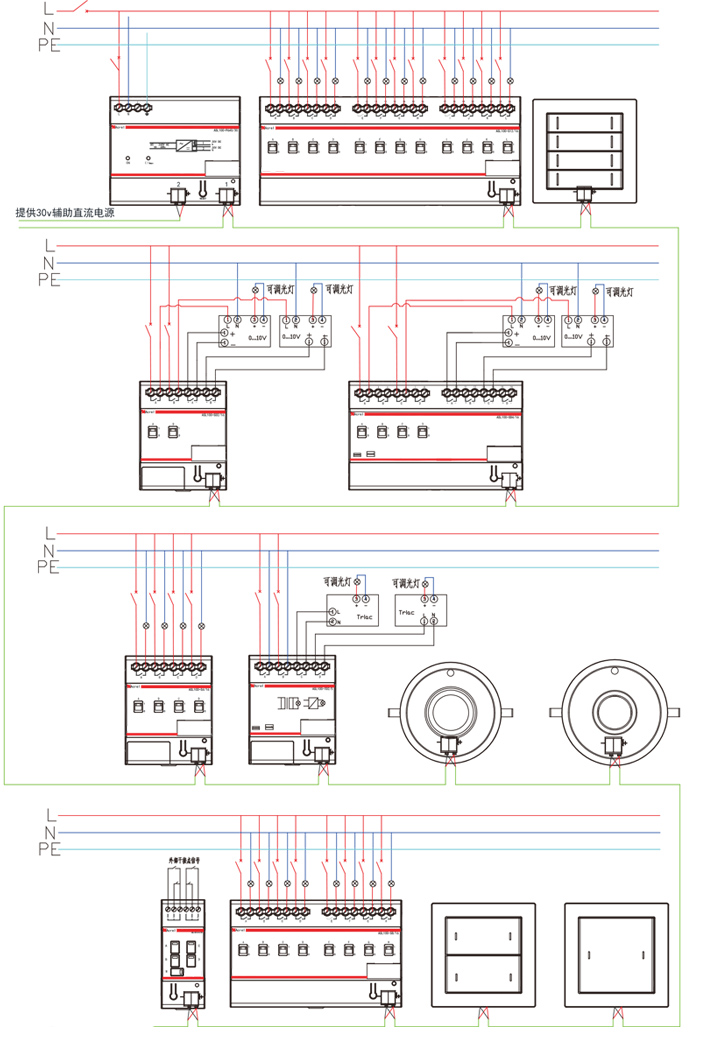

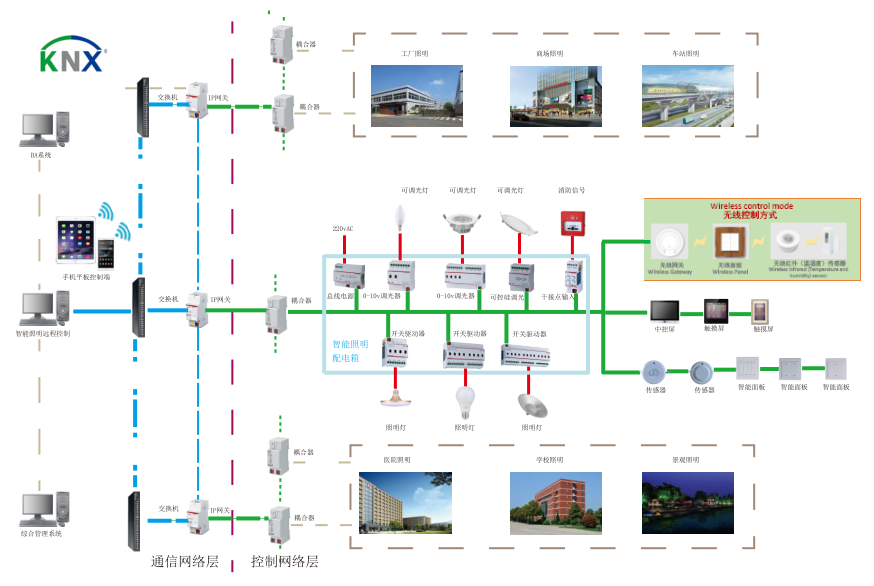

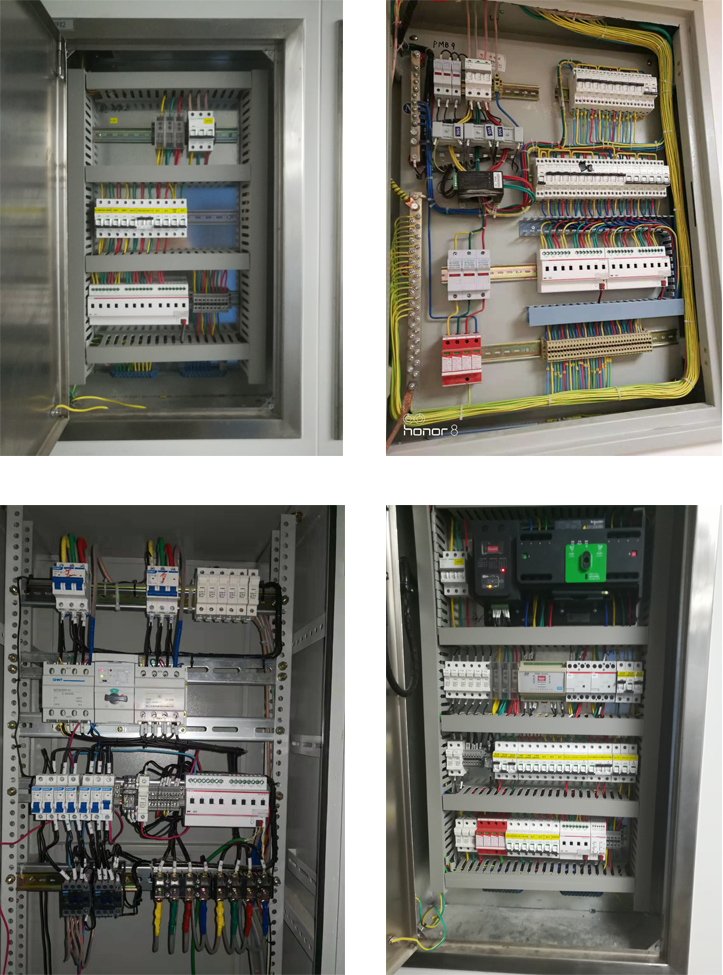

應用組網圖

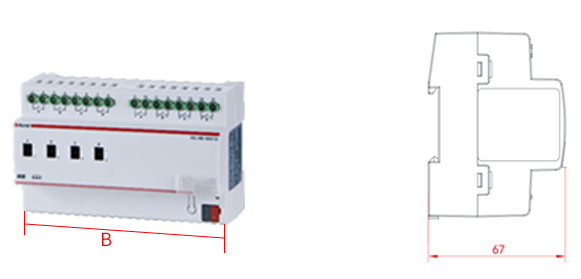

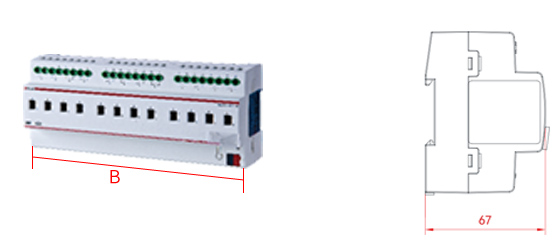

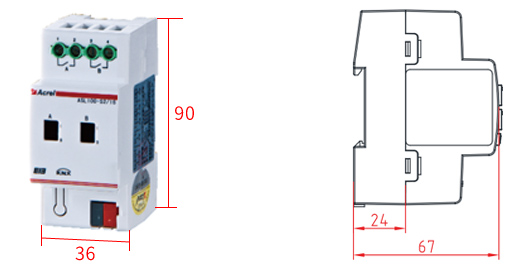

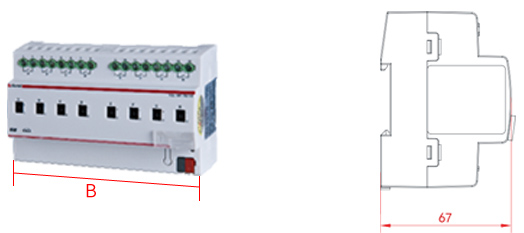

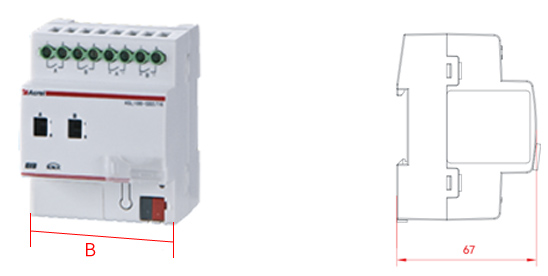

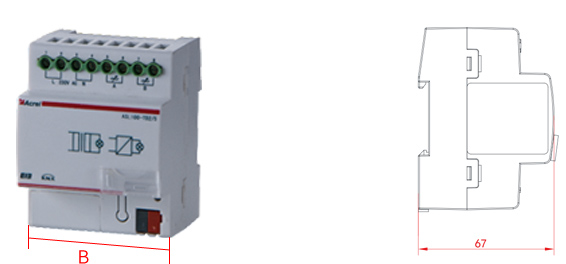

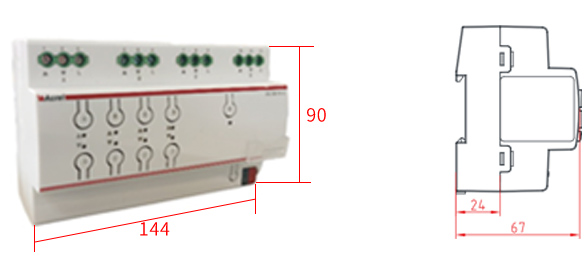

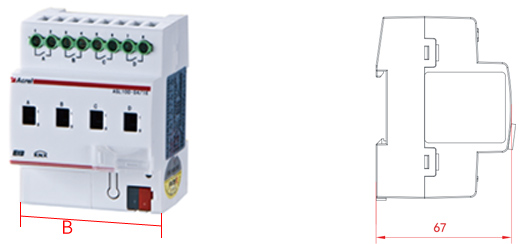

外形安裝

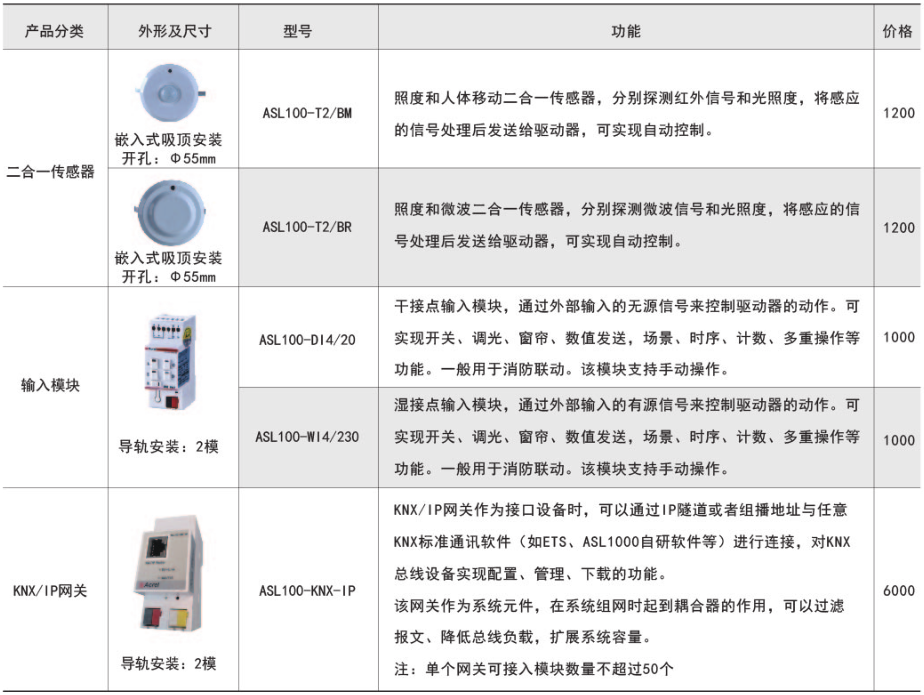

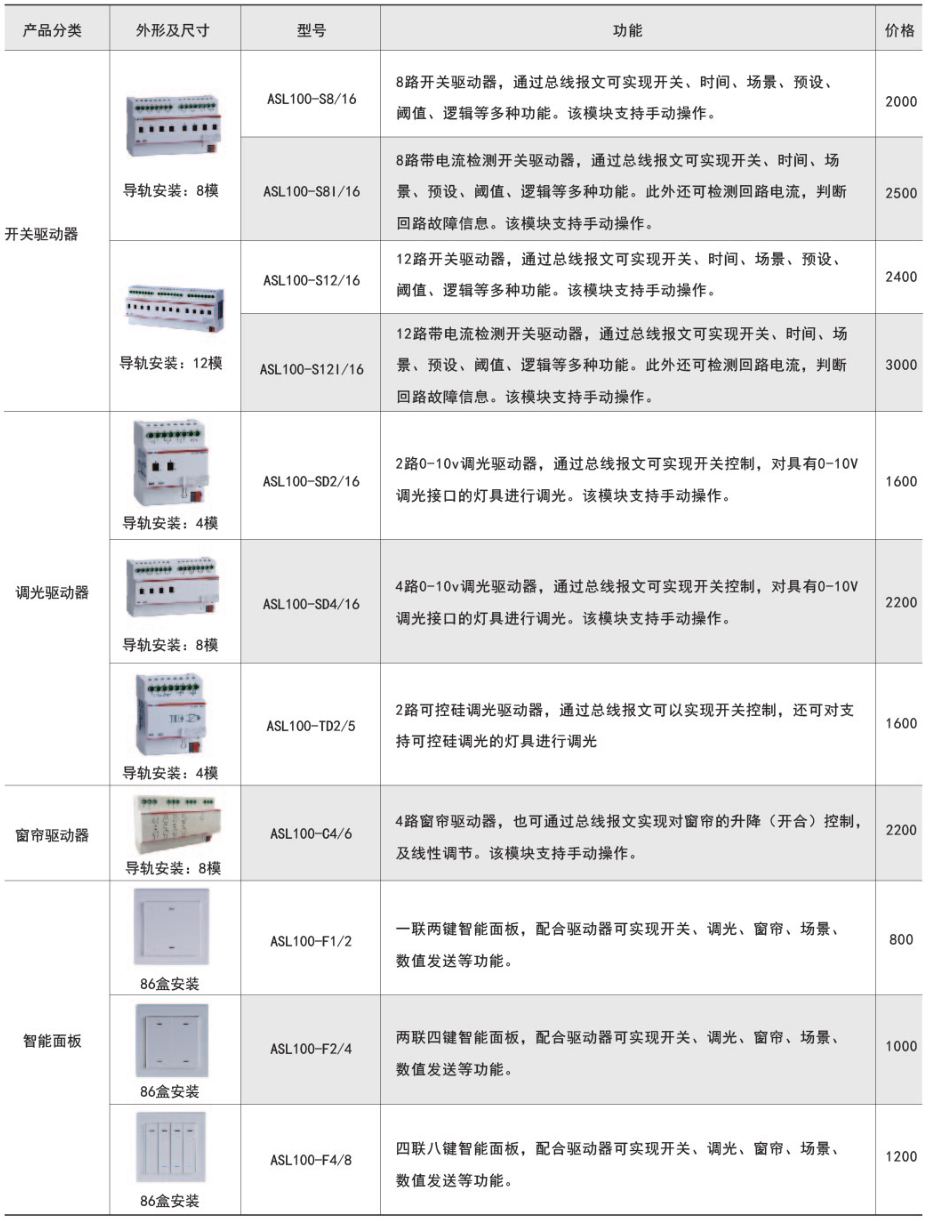

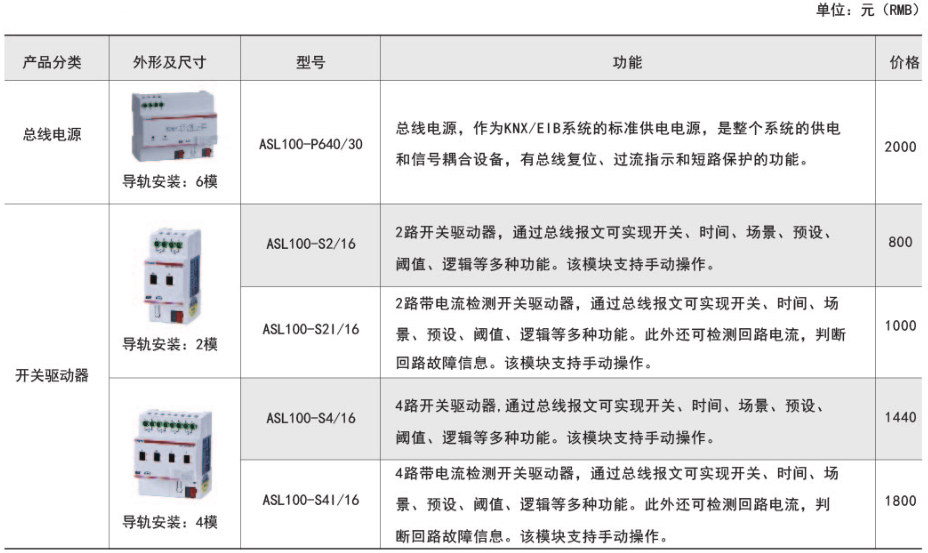

產品報價

功能

Acrel-BUS智能照明控制系統從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓撲結構靈活組網。驅動器負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。傳感器負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。

應用范圍

辦公樓、商場、圖書館、會展中心等需要對照明進行智能控制的場合。

訂貨范例

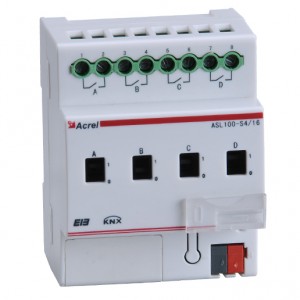

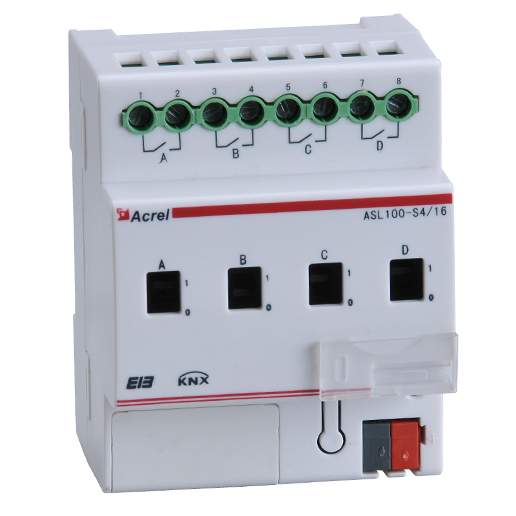

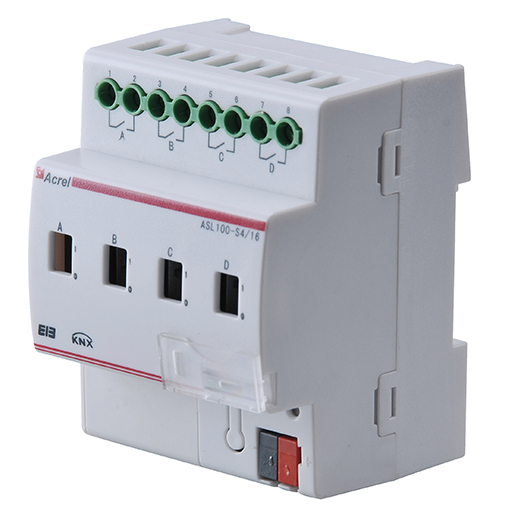

具體型號：ASL100-S4/16

技術要求：4回路開關驅動器，額定容量16A

通訊協議：KNX/EIB

輔助電源：DC30V

上一個: ANet智能通信管理機

下一個: ANSNP中線安防

● 驅動器

開關驅動器

設備供電	21—30V DC???? 12mA(max)
設備供電	功耗 <360mW
輸出參數	負載電壓?? 110—250V AC?? 50/60Hz
	負載電流 ???? ?16A
	每路功率損耗?? 1.5W
?溫度范圍	正常運行??????? -5–45℃
	儲存溫度??????? -25–55℃
	運輸溫度??????? -25–75℃
安裝方式	標準35mm軌道安裝

0-10V調光驅動器

設備供電	21—30V DC???? 12mA(max)
設備供電	功耗 <360mW
輸出參數	負載電壓：110—250V AC?? 50/60Hz
	負載電流： ???? ?16A
	0-10V DC調光信號
?溫度范圍	正常運行??????? -5–45℃
	儲存溫度??????? -25–55℃
	運輸溫度??????? -25–75℃
安裝方式	標準35mm軌道安裝

● 傳感器

人體感應及光照度二合一傳感器

設備供電	21—30V DC? 12mA(max)
設備供電	功率 <360mW
感應參數	人體感應距離5-7m
感應參數	光照度感應0-65535lux
?溫度范圍	正常運行??????? -5–45℃
	儲存溫度??????? -25–55℃
	運輸溫度??????? -25–75℃
安裝方式	嵌入式吸頂安裝

智能面板

設備供電	21—30V DC? 12mA(max)
設備供電	功耗 <360mW
輸入?yún)?shù)	按鍵輸入
?溫度范圍	正常運行??????? -5–45℃
	儲存溫度??????? -25–55℃
	運輸溫度??????? -25–75℃
安裝方式	標準86盒安裝

干接點輸入模塊

設備供電電壓	21—30V DC? 12mA(max)
設備供電電壓	功率 <360mW
輸入類型	外接干接點信號
?溫度范圍	正常運行??????? -5–45℃
	儲存溫度??????? -25–55℃
	運輸溫度??????? -25–75℃
安裝方式	標準35mm軌道安裝

● 系統元件

總線電源

輸入?yún)?shù)	85~265V AC ?? ??50/60Hz
輸出參數	輸出電壓????? ? 30V DC
	輸出電流??? ???? 640mA
	短路電流??? ???? 1.3A
?溫度范圍	正常運行??????? -5–45℃
	儲存溫度??????? -25–55℃
	運輸溫度??????? -25–75℃
安裝方式	標準35mm軌道安裝
